INDELA SP-35
Аварийная парашютная система
Описание
Назначение:
- парашютная система «INDELA SP-35» предназначена для аварийной посадки БПЛА посадочной массой до 35кг;
Характеристика
| Конструкция системы INDELA SP-35 при посадочной массе БПЛА 35кг обеспечивает следующие тактико-технические данные | ||
| Максимальная скорость ввода парашюта | м/с | 60 |
| Минимальная скорость ввода парашюта | м/с | 15 |
| Минимальная высота ввода парашюта над уровнем посадочной площадки | м | 100 |
| Максимальная (барометрическая) высота ввода в действие парашютной системы | м | 3500 |
| Барометрическая высота расположения посадочной площадки над уровнем моря | м | до 2000 |
| Нагрузку на БПЛА при вводе в действие парашютной системы | кГс | не более 400 |
| Амплитуду угла раскачивания системы в момент приземления | градус | не более 30 |
| Работоспособность при температуре | °С | -40 - +60 |
Работа парашютной системы.

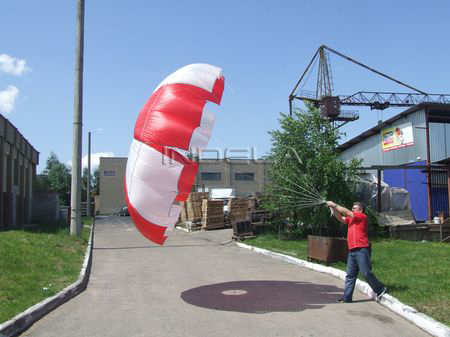

При отделении от БПЛА крышки парашютного контейнера в поток вводится вытяжной парашют, который, наполнившись, последовательно вытягивает чехол с основным парашютом из контейнера, стропы - из сот камеры, затем - купол из чехла.

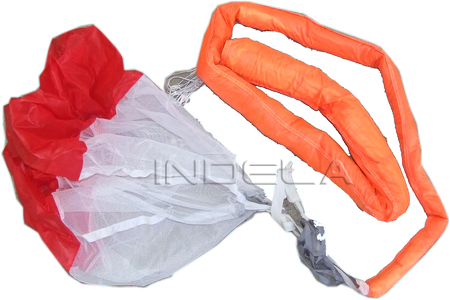

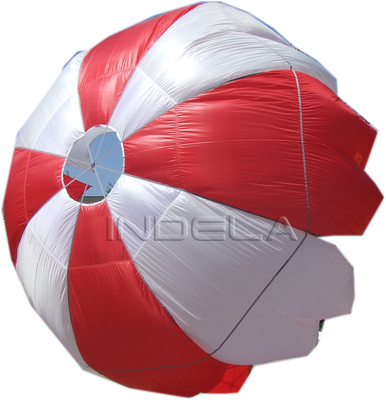

Устройство и работа составных частей парашютной системы. Парашют основной конструктивно представляет собой «сдвоенный крест» с полюсным отверстием. Восьми -лопастной купол парашюта изготовлен из капроновой ткани F-111 производства ЮАР с низкой воздухопроницаемостью и усилен каркасом из ленты ЛТКП-10-70 (прочностью 70кГс). Стропы (16 шт.) изготовлены из высокомодульного полиэтилена (Dyneema) прочностью не менее 120 кГс. Чехол, предназначенный для укладки основного парашюта, представляет собой конический контейнер длиной около 2м. Чехол в верхней части снабжен петлей для соединения с ВП, а в нижней
части -
двумя петельками для стяжки чехла. На боковой стороне чехла настрочены
соты для размещения строп основного парашюта. Соты прикрываются
юбкой.
Звено соединительное, предназначенное для соединения
основного парашюта с петлей звена БПЛА, представляет собой мягкое звено
из шнура Dyneema с петлями на концах. В одну из петель вставлено
металлическое кольцо.
