INDELA ADB
Система воздушных сигналов
Описание
«INDELA ADB» - новая система воздушных сигналов в линейке продукции КБ "ИНДЕЛА". «INDELA ADB» определяет параметры полёта, проводя измерения во внешней среде. Измеряет, вычисляет и контролирует следующие параметры:
- барометрическую высоту полета;
- скорость воздушного потока;
- динамическое давление;
- температуру воздушного потока;
- углы атаки и сноса;
- влажность, давление и температуру внутри корпуса прибора.
Устройство позволяет производить автоматическую и ручную калибровку датчиков, устанавливать ноль высоты и воздушной скорости, контролировать герметичность корпуса изделия, а также оснащено внутренним термостатом. Также устройство контролирует работоспособность датчиков и формирует сигнализацию в случае выхода их из строя.

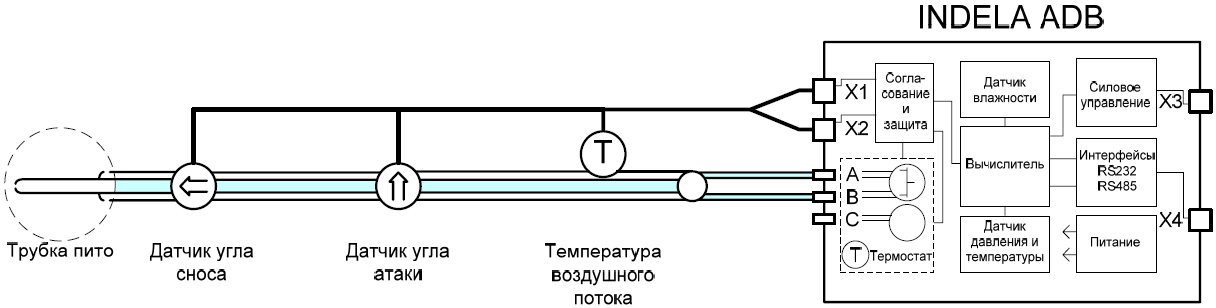

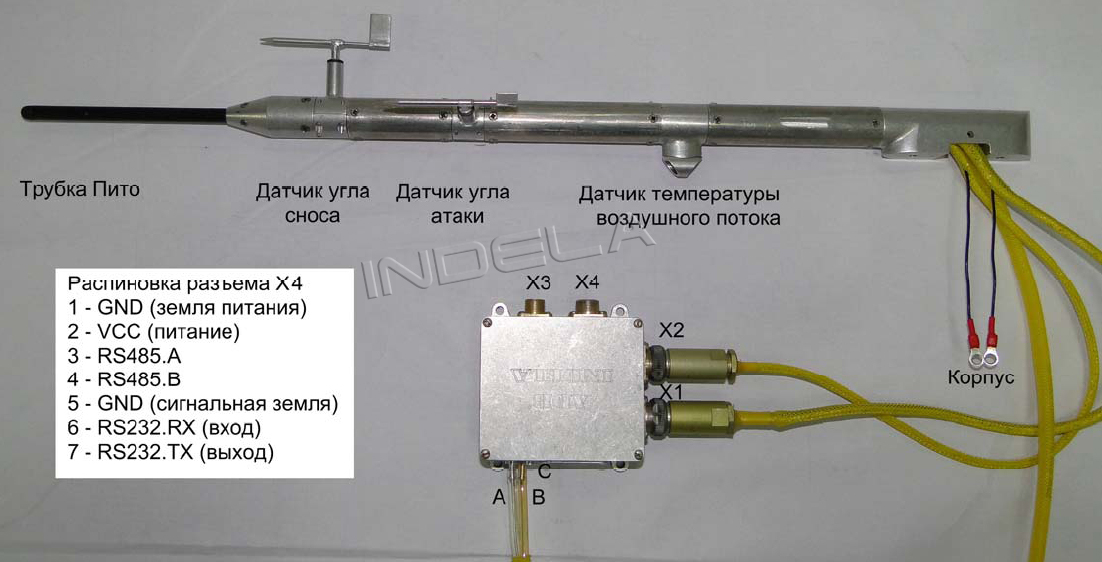

Разъёмы:
X1, X2 - разъемы подключения внешних датчиков, X3 – разъём силового управления (опция),
X4 – разъём интерфейсов обмена и питания.
Входы давлений:
A и B – входы подключения трубки Пито для измерения скорости набегающего воздушного
потока,
С – порт датчика статического давления для измерения атмосферного давления и высоты.
Технические характеристики
| Вес | кг | 0,4 |
| Диапазон напряжений питания | В | 8..32 |
| Интерфейс | RS485 / RS232 | |
| Степень защиты корпуса | IP65 | |
| Диапазон измерения статического давления | КПа | 15..115 |
| Диапазон измерения динамического давления | КПа | 0..4 |
| Диапазон измерения высоты | м | -1000..11000 |
| Диапазон измерения воздушной скорости | км/ч | 0..280 |
| Точность измерения воздушной скорости | км/ч | ±10 |
| Разрешающая способность измерения высоты | м | 0.3 |
| Диапазон измерения углов атаки и сноса | градус | 0..359 |
| Частота измерений давлений и углов | Гц | 10 |
| Диапазон измерения температуры | градус Цельсия | -40..+125 |
| Диапазон рабочих температур | градус Цельсия | -40..+85 |
| Гистерезис включения термостата | градус Цельсия | +10..+12 (включен ниже +10°С, выключен выше +12°С) |
Параметры обмена: 115200 бод, 8 бит, 1 стоп-бит, без паритета.
Интерфейсы обмена: RS485 или RS232, определяется автоматически при поступлении запроса.

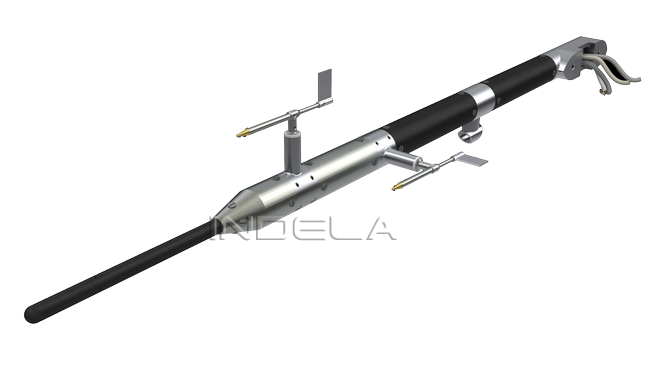

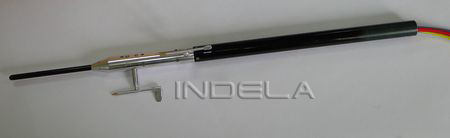

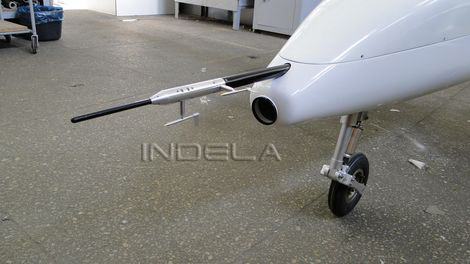

Общий вид изделия:
