INDELA-SKY.SPIDER
Комплекс дистанционного наблюдения на базе беспилотного летательного аппарата вертикального взлета и посадки и наземной станции управления и обработки информации
Описание
Комплекс дистанционного наблюдения с беспилотными летательными аппаратами «INDELA-SKY.SPIDER» является комплексом, обеспечивающим получение в реальном масштабе времени информации от гиростабилизированной оптико-электронной системы на дальностях до 15 км в прямой видимости от наземного пункта управления. В качестве наземного оборудования применяется наземная станция управления (НСУ) включающая в себя все необходимые компоненты для программного управления полётом и оперативной диагностики оборудования. «INDELA-SKY.SPIDER» предназначен:
- для доставки в заданный район аппаратуры целевой нагрузки;
- обеспечения ее работы по командам с НСУ или от бортового компьютера;
- передачи видовой информации на НСУ в реальном масштабе времени или с бортовых накопителей;
Характеристика
| Двигатель | бесколлекторный электродвигатель | |
| Статическая тяга | N | 108 |
| Основные геометрические характеристики | ||
| Длина с вращающимися винтами | мм | 1580 |
| Высота | мм | 434 |
| База шасси | мм | 1020 |
| Весовые данные | ||
| Вес | кг | 7,2 |
| Основные летные характеристики | ||
| Крейсерская скорость полета у земли | км/ч | 40 |
| Продолжительность полета (в зависимости от температуры и скорости ветра) | минут | от 20 до 40 |
| Максимально допустимая скорость ветра при взлете и посадке | м/с | 12,0 |
| Рабочая температура | C | -15 … +55 |
СОСТАВ ЦЕЛЕВОГО ОБОРУДОВАНИЯ БПЛА

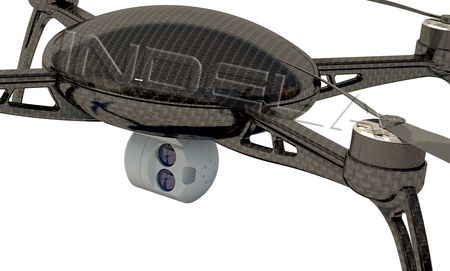

Двухосевой гиростабилизированный подвес «INDELA OGD-20HIR» обеспечивает высокий уровень стабилизации благодаря новейшим гироскопам ведущих производителей и современным программным алгоритмам.
В состав комплекса входят:

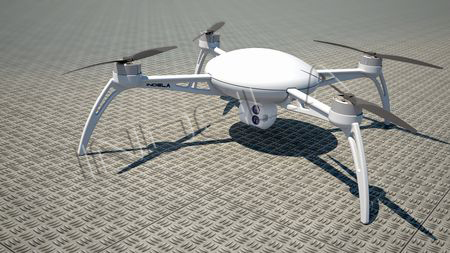

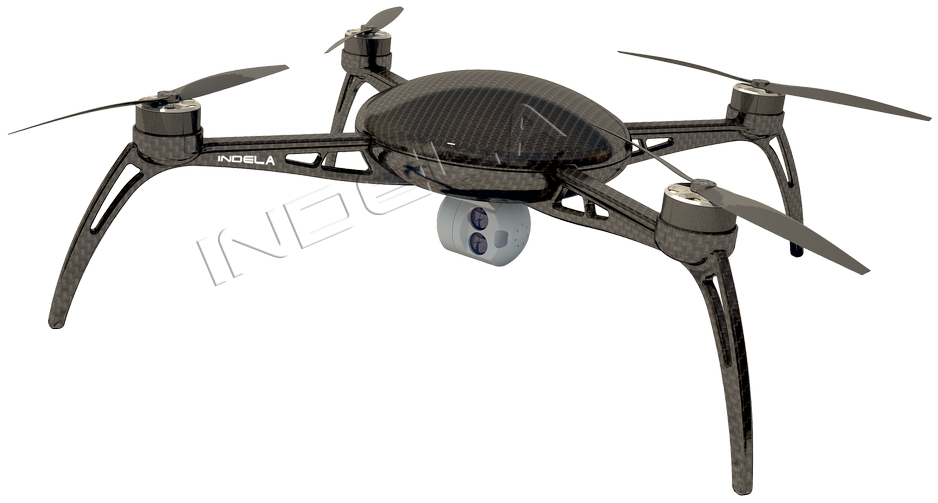

Носитель «INDELA-SKY.SPIDER» с гиростабилизированной оптико-электронной системой с инфракрасной камерой «INDELA OGD-20HIR»

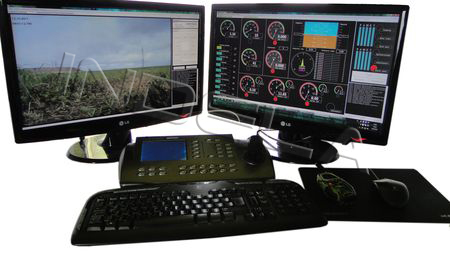

Наземная стационарная станция управления «INDELA-GC»

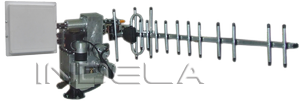

Автоматическая система ориентации антенн НСУ с каналом телеметрии «INDELA-ATA»
Характеристика
| Параметр INDELA OGD-20HIR | ||
| Разрешение | 1920х1080 | |
| Количество активных пикселей | 2 000 000 | |
| Датчик изображения | 1/3 –type CMOS | |
| Система сигнала | HD:1080p/29.97, 1080i/59.94 SD:NTSC/PAL | |
| Линза | f = 4.7 мм (wide), 94 мм(tele) F 1.6 (wide), F 3.5 (tele) | |
| Оптическое увеличение, не менее | 20x | |
| Цифровое увеличение | 10х (200 с оптическим) | |
| Угол обзора | 54.1°(wide), 2.9°(wide) | |
| Минимальное расстояние до объекта | 10 мм (wide), 1000 мм (tele) | |
| Система синхронизации | внутренняя | |
| Чувствительность камеры, от | 1,7 Лк | |
| Отношение сигнал/шум | более 50дБ | |
| Электронный затвор | от 1/2 до 1/10 000 с, 21 шаг | |
| Баланс белого | Авто, ATW, ручное, внутри помещения, снаружи, снаружи авто, «one-push», натриевая лампа (фикс/авто) | |
| Усиление | Авто/Ручн/Макс(от -3 дБ до 28дБ, 2 шага) | |
| Компенсация фонового света | Да | |
| Система фокусировки | Автоматическое/Ручное | |
| Цифровой видеовыход | HD:Y/Cb/Cr 4:2:2 EIA/CEA-861-B type via LVDS(Y:8 bit, C: 8 bit, Vsync, Hsync, Field, Clock) | |
| Аналоговый видеовыход | HD: Component(Y/Pb/Pr) SD: VBS | |
| Сжатие | Да | |
| Улучшенное подавление шума | Да | |
| Удаление мерцания | Авто | |
| Автоматическая стабилизация оптической оси телекамеры на заданном направлении в геоцентрической системе координат, в состоянии покоя, с точностью не хуже | 1,5° | |
| Инфракрасная камера с высоким разрешением | ||
| Тип системы | Неохлаждаемый | |
| Тип сенсора | Инфракрасный термопреобразователь изображения, 640 x 512 VOx Microbolometer | |
| Размер пикселя | 25 μm | |
| Спектральный диапазон | 7.5 – 13.5 μm | |
| Характеристика эксплуатации | < 65mK NEdT при f/1.0 | |
| Инверсия и возврат изображения | 2х и 4х цифровой зум | |
| Цифровое улучшение изображения | ||
| Рассеиваемая мощность(статистическая) | менее 3 ватт | |
| Готовность к передачи картинки | менее 4 сек | |
| Рабочая температура | под летательным аппаратом | |
| Управление ГСВП | RS-485 Ethernet | |
| Слежение за зафиксированным оператором объектом | Да (ограниченно) | |
| Удержание направления съемки для заданных координат | Да | |
| Настраиваемая OSD | Да | |
