INDELA ATA-900
Система приема-передачи данных
Описание

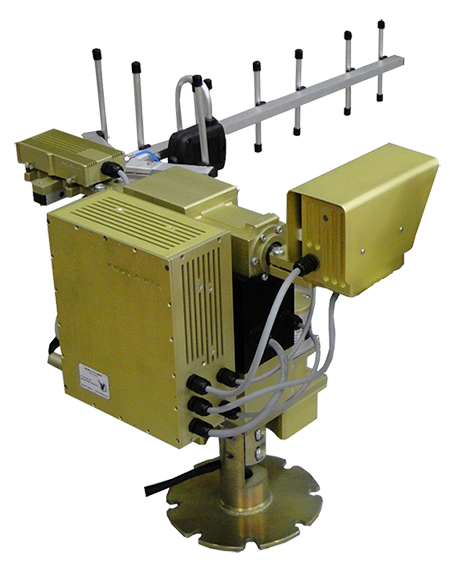

Система приема-передачи данных «INDELA ATA-900» представляет собой комплекс приема-передачи телеметрической информации по линии борт-земля и земля-борт по радиоканалам с возможностью получения информации на нескольких станциях приема.
Система приема-передачи данных «INDELA ATA-900» предназначена для обеспечения связи наземной станции управления с беспилотным летательным аппаратом на средних и дальних дистанциях до 100 км в прямой видимости.
Установленная на систему позиционирования антенн видеокамера позволяет производить визуальный контроль во время взлета и посадки летательного аппарата.

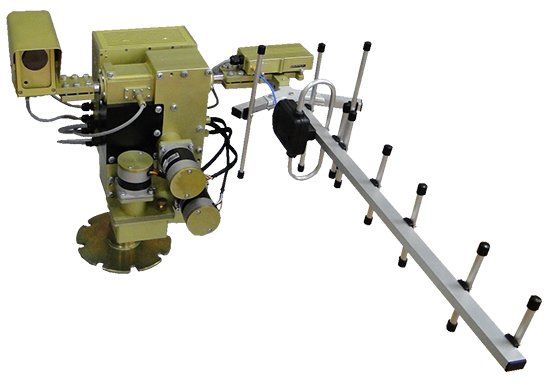

Антенна состоит из общей несущей штанги, на которой размещены директоры, петлевой вибратор, рефлекторы, пластмассовая коробка с петлей согласования, узел крепления антенны к ОПУ и радиомодема.
Характеристика канала связи: «INDELA-ATA 900»
| Характеристики системы ориентации антенн: «INDELA-ATA» | ||
| Точность ориентирования антенн | Угл.град | 5 |
| Номинальная скорость позиционирования антенн | град/сек | 45 |
| Диапазон позиционирования антенн в гор. плоскости | град | без ограничения |
| Диапазон позиционирования антенн в верт. плоскости | град | ±90 |
| Допускаемый диапазон температур эксплуатации | °С | -40..+75 |
| Потребный объём масла (Synthetic Motor Oil) | см.куб | 250 |
| Напряжения блока питания постоянного тока | В | 12-30 |
| Масса | кг | 17 |
| Характеристики модема: «INDELA-RM 920» | ||
| Частотный диапазон | МГц | 902-928 |

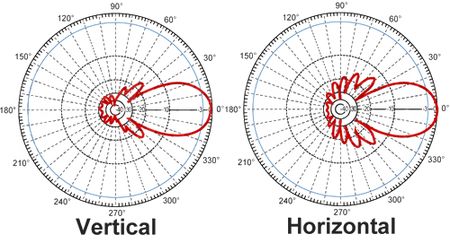

| Коэффициент усиления антенны INDELA-L15 | дБи | 16 |
| Дальность связи, до | км | 100 |
| Шифрование | AES | |
| Режимы работы | Point-to-Point, Point-to-Multipoint, Store&Forward Repeater, Peer-to-Peer | |
| Скорость обмена по эфиру | 19.2 Кбит – 1.3824 Мбит | |
| Детектирование ошибок | 32-битная контрольная сумма, ARQ | |
Принцип работы автоматической системы ориентации антенн делится на следующие этапы:
а) Антенна 900 МГц в комплекте с модемом получает сигналы телеметрии с борта летательного аппарата и передаёт через контактное устройство на главный компьютер наземной станции управления.
б) Главный компьютер наземной станции производит необходимые вычисления и на основании полученных данных формирует команды для блока управления электродвигателями.
в) Блок управления электродвигателями на основании полученных через контактное устройство команд производит своевременное включение и выключение электродвигателей, а также контролирует скорость вращения, направление вращения и количество оборотов каждого электродвигателя независимо. В результате ОПУ совершает наведение антенн на беспилотный летательный аппарат с точностью - + 5 угловых градусов.
Характеристика канала телеметрии (INDELA-RM920A)

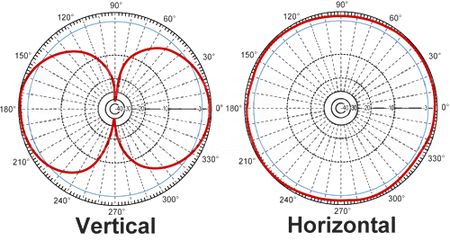

| Таблица характеристик антенны: INDELA-900A | ||
| Коэффициент усиления антенны | дБи | 3 |
| Волновое сопротивление | Ом | 50 |
| Масса | кг | 0,17 |
| Таблица характеристик модема: INDELA-RM920A | ||
| Частотный диапазон | МГц | 902-928 |
| Дальность связи в прямой видимости | км | 100 |
| Выходная мощность | Вт | 0,1-1 |
| Скорость обмена с хостом | Кбит | 230.4 |
| Скорость обмена по эфиру | Мбит | 1,3824 |
| Режимы работы | Point-to-Point, Point-to-Multipoint, Store&Forward Repeater, Peer-to-Peer | |
| Напряжение питания | В | 8-14 (12-28 В опционально) |
| Спящий режим | mA | <1 |
| Нет связи | mA | 20 |
| Прием данных | mA | <280 |
| Передача данных | mA | <1500 |
| Температурный диапазон | °С | -40..+85 |
| Масса | кг | 0,17 |
СОСТАВ КОМПЛЕКТА:
Автоматическая система ориентации антенн НСУ (INDELA-ATA) - 1 шт.
Антенна канала телеметрии (INDELA-L15) - 1 шт.
Модем канала телеметрии (INDELA-RM920) - 1 шт.
Видеокамера (INDELA-CAM) - 1 шт.
ПО для наземного управляющего модуля и описание протокола обмена - 1 шт.

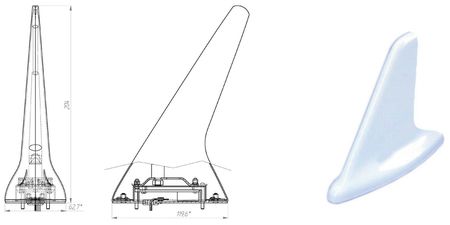

Антенна с бортовым модемом канала телеметрии (INDELA-RM920A) - 1 шт.
