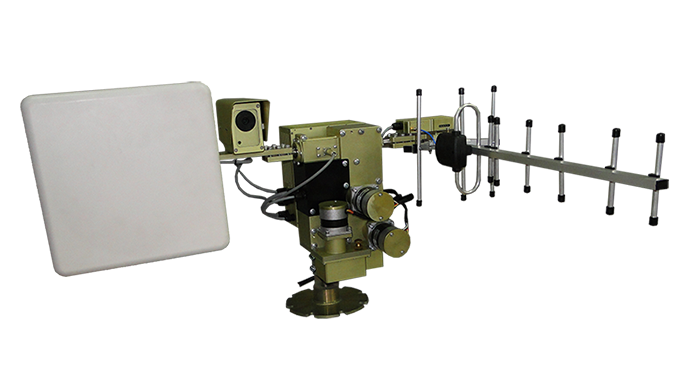

INDELA ATA-5800
Система приема-передачи данных
Описание

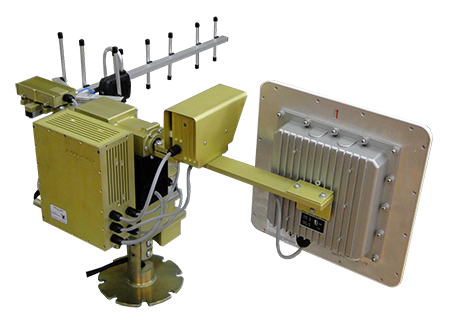

Система приема-передачи данных «INDELA-ATA 5800» представляет собой комплекс приема-передачи телеметрической и видеоинформации по линии борт-земля и земля-борт по радиоканалам с возможностью получения информации на нескольких станциях приема. По желанию Заказчика производится передача данных от БПЛА в линию связи командного пункта управления войсками тактического уровня.
Система приема-передачи данных «INDELA-ATA 5800» предназначена для обеспечения связи наземной станции управления с БПЛА на средних и дальних дистанциях в прямой видимости на расстоянии до 100км. Обеспечение связи осуществляется путём постоянного автоматического наведения антенн на БПЛА, посылающие команды на БПЛА, принимающие видеоинформацию, а также данные о статусе и полезной нагрузке в реальном времени.
Канал телеметрии (902-928МГц) с антенной INDELA-L15 обеспечивает связь до 100 км в прямой видимости и широкополостной цифровой 40 Мбитный канал связи (5200-5800МГц) с панельной антенной INDELA-58S обеспечивает передачу информации (видео, телеметрия и т.д.) до 45 км в прямой видимости. Обеспечение связи осуществляется путём постоянного автоматического наведения антенн на беспилотный летательный аппарат с точностью - + 5 угловых градусов.

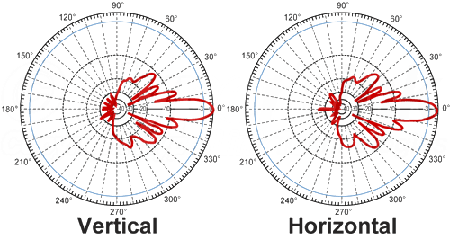

Антенна INDELA-L15 состоит из общей несущей штанги, на которой размещены директоры, петлевой вибратор, рефлекторы, пластмассовая коробка с петлей согласования, узел крепления антенны к ОПУ и радиомодема INDELA-RM 920 с использованием технологии Spread Spectrum. Большое количество неперекрывающихся каналов.

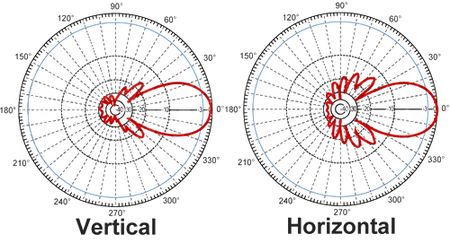

Приёмо-передающая планарная антенна INDELA - 58S с цифровым широкополосным модемом INDELA-RM5800 предназначена для передачи цифровой информации скоростью до 40 Мбит (видео, телеметрия и т.д.) в пределах прямой видимости до 45 километров. Работа на частоте 5.8GHz с использованием технологии Spread Spectrum. Большое количество неперекрывающихся каналов.

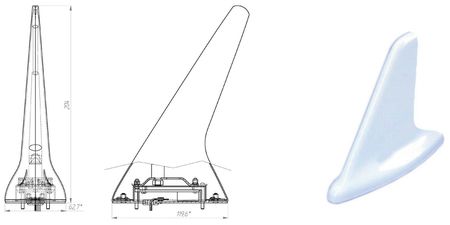

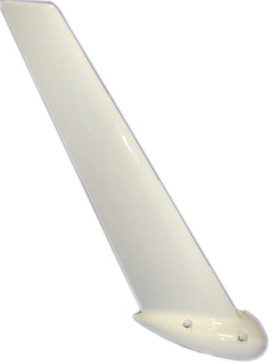

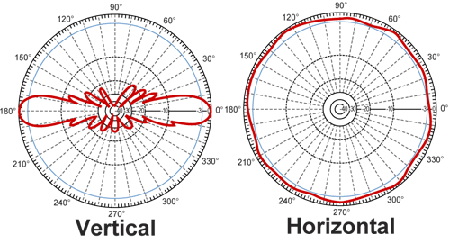

Бортовая антенна INDELA-5800A
Цифровой широкополосный модем INDELA-RM5800A
Характеристика канала связи: «INDELA-ATA 5800»
| Характеристики системы ориентации антенн: «INDELA-ATA» | ||
| Точность ориентирования антенн | Угл.град | 5 |
| Номинальная скорость позиционирования антенн | град/сек | 45 |
| Диапазон позиционирования антенн в гор. плоскости | град | без ограничения |
| Диапазон позиционирования антенн в верт. плоскости | град | ±90 |
| Интерфейс | 10/100BaseT IEEE802.3 | |
| Допускаемый диапазон температур эксплуатации | °С | -40..+75 |
| Потребный объём масла (Synthetic Motor Oil) | см.куб | 250 |
| Напряжения блока питания постоянного тока | В | 12-30 |
| Масса | кг | 18,5 |
| Характеристики модема: «INDELA-RM 920» | ||
| Частотный диапазон | МГц | 902-928 |
| Коэффициент усиления антенны INDELA-L15 | дБи | 16 |
| Дальность связи, до | км | 100 |
| Шифрование | AES | |
| Режимы работы | Point-to-Point, Point-to-Multipoint, Store&Forward Repeater, Peer-to-Peer | |
| Скорость обмена по эфиру | 19.2 Кбит – 1.3824 Мбит | |
| Детектирование ошибок | 32-битная контрольная сумма, ARQ | |
| Характеристики Характеристики ресивера: «INDELA-RM 5800» | ||
| Частотный диапазон | МГц | 5200-5800 |
| Коэффициент усиления антенны INDELA-58S | дБи | 23 |
| Дальность связи, до | км | 45 |
| Шифрование | WEP, WPA, WPA2, RADIUS | |
| Скорость обмена по эфиру | Мбит | 6-40 |
| Детектирование ошибок | ARQ | |

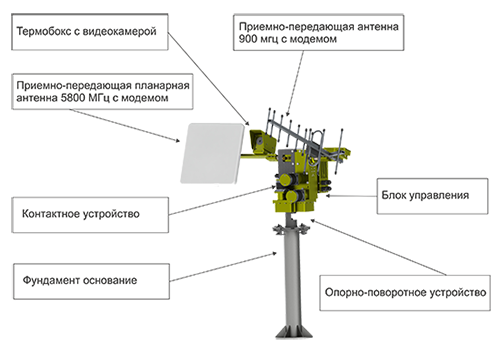

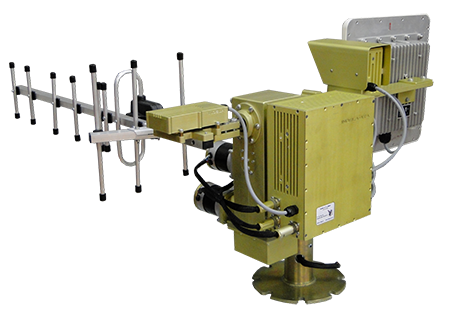

Принцип работы автоматической системы ориентации антенн делим на следующие этапы:
а) Антенна 900 МГц в комплекте с модемом получает сигналы телеметрии с борта беспилотного летательного аппарата и передаёт через контактное устройство по интерфейсу 10/100BaseT на главный компьютер наземной станции управления.
б) Главный компьютер наземной станции производит необходимые вычисления и на основании полученных данных формирует команды для блока управления электродвигателями.
в) Блок управления электродвигателями на основании полученных через контактное устройство команд производит своевременное включение и выключение электродвигателей, а также контролирует скорость вращения, направление вращения и количество оборотов каждого электродвигателя независимо. В результате ОПУ совершает наведение антенн на беспилотный летательный аппарат с точностью - + 5 угловых градусов.
г) Приёмная планарная антенна 5800 МГц в комплекте с цифровым широкополосным модемом INDELA-RM5800 принимает, обрабатывает и через контактное устройство передаёт по интерфейсу 10/100BaseT информацию на наземную станцию управления.
Видеокамера установленная на систему позиционирования антенн позволяет производить визуальный контроль во время взлета и посадки летательного аппарата. Основание в комплект поставки не входит, проектируется и изготавливается потребителем в зависимости от условий эксплуатации. Потребитель системы сам решает устанавливать ОПУ на мачту, крышу автомобиля, на крышу зданий или на землю. При выборе места и способа установки следует выполнять условие не затенения антенн зданиями оборудованием и рельефом местности.

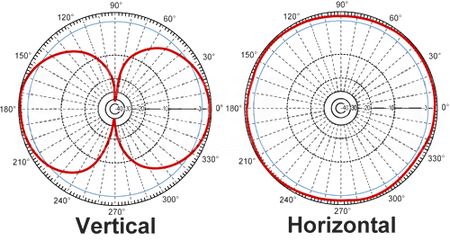

Характеристика канала телеметрии: «INDELA-RM920A»
| Таблица характеристик модема: INDELA-RM920A | ||
| Частотный диапазон | МГц | 902-928 |
| Коэффициент усиления антенны | дБи | 3 |
| Дальность связи в прямой видимости | км | 100 |
| Входная мощность | Вт | 0,1-1 |
| Режимы работы | Point-to-Point, Point-to-Multipoint, Store&Forward Repeater, Peer-to-Peer | |
| Скорость обмена с хостом | Кбит | 230.4 |
| Скорость обмена по эфиру | Мбит | 1,3824 |
| Напряжение питания | В | 8-14 (12-28 опционально) |
| Спящий режим | mA | <1 |
| Нет связи | mA | 20 |
| Прием данных | mA | <280 |
| Передача данных | mA | <1500 |
| Температурный диапазон | °С | -40..+85 |
| Масса | кг | 0,17 |
Характеристика бортового канала телеметрии: «INDELA-RM5800A»
| Таблица характеристик антенны: INDELA-5800A | ||
| Коэффициент усиления антенны | дБи | 7,5 |
| Частота | МГц | 5000-5900 |
| Волновое сопротивление | Ом | 50 |
| Масса | грамм | 130 |
| Таблица характеристик модема: INDELA-RM5800A | ||
| Частотный диапазон | Мгц | 5200-5800 |
| Выходная мощность | Вт | 0,1-1 |
| Дальность связи в прямой видимости, до | км | 45 |
| Скорость обмена по эфиру | Мбит | 6-40 |
| Видео вход | PAL | |
| Детектирование ошибок | ARQ | |
| Интерфейс | Serial Data, RS232, RS422, RS485, LAN Ethernet 10/100BaseT IEEE802.3 | |
| Шифрование | WEP, WPA, WPA2, RADIUS | |
| Напряжение питания | В | 9-30 |
| Рабочая температура | С | -40..+85 |
| Габариты | мм | 135*89*50 |
| Масса | кг | 0,398 |
Цифровой широкополосный модем INDELA-RM5800A предназначен для передачи цифровой информации со скоростью до 54 Мбит (видео, телеметрия и т.д.) в пределах прямой видимости до 45 километров. Небольшой вес и размеры позволяют устанавливать модем на летательных аппаратах, в виде блока с интегрированным радиатором для охлаждения набегающим потоком, с гальванической развязкой по питанию и интерфейсам, исполнение IP65. Температурный диапазон применения -40 и +85 градусов.
СОСТАВ КОМПЛЕКТА:
Автоматическая система ориентации антенн НСУ (INDELA-ATA) - 1 шт.
Антенна канала телеметрии (INDELA-L15) - 1 шт.
Модем канала телеметрии (INDELA-RM920) - 1 шт.
Планарная антенна канала телеметрии и видео (INDELA-58S) - 1 шт.
Модем канала телеметрии и видео (INDELA-RM5800) - 1 шт.
Видеокамера (INDELA-CAM) - 1 шт.
ПО для наземного управляющего модуля и описание протокола обмена - 1 шт.
Бортовая антенна канала телеметрии и видео (INDELA-5800A) - 1 шт.
Бортовой модем канала телеметрии и видео (INDELA-RM5800A) - 1 шт.
Антенна с бортовым модемом канала телеметрии (INDELA-RM920A) - 1 шт.
