INDELA RIZ

Аппаратура Радиолокационной Имитации Цели

БПЛА UAV Аппаратура Радиолокационной Имитации Цели INDELA RIZ

Описание

Типовыми воздушными целями для стрельбовых РЛС и радиолокационных ГСН авиационных и зенитных ракетных комплексов являются:

- крылатые ракеты «воздух–поверхность» с планером по технологии Stealth с ЭОП 0.1…1.0 м² и малоразмерные разведывательные БПЛА крылатые ракеты без применения технологии Stealth, КР с антенными системами АРГСН, ударные БПЛА, учебно–тренировочные самолеты и т.п. ЛА с ЭОП 1.0…3.0 м²;

- самолеты истребительной авиации (ИА) , многоцелевые самолеты истребительной авиации, самолеты легкой фронтовой авиации и штурмовики с ЭОП 5.0…10.0 м²тяжелые самолеты фронтовой авиации с ЭОП до 15.0 …20.0 м²;

- военно–транспортные самолеты, самолеты ДРЛО, топливозаправщики и т.п. с ЭОП более 30 м²;

Технические характеристики

Угловой сектор имитации относительно строительной оси БЛА ° ±30
Максимальная выходная мощности ретранслируемого сигнала Вт 0,7
Питающее напряжение В 12 ±15%
Потребляемая мощность Вт не более 20
Время непрерывной работы ч не менее 1

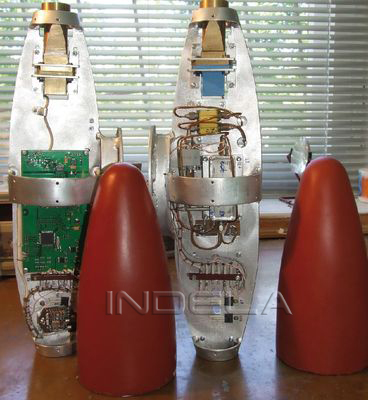

Масса Аппаратуры
Приемного СВЧ-блока кг не более 0.3
Передающего СВЧ-блокакгне более 0.3
Блока анализа и управлениякгне более 0.4
Приемной антенныкгне более 0.1
Передающей антенныкгне более 0.1
Комплекта кабелейкгне более 0.2

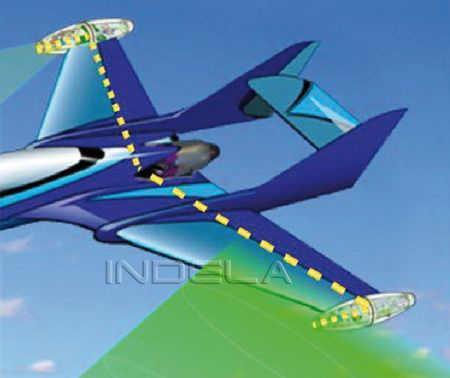

Перспективным и надежным способом имитации ЭОП типовых воздушных целей на борту малоразмерного и радиолокационно-малозаметного носителя является активный радиолокационный ответ с требуемым уровнем ретранслированного сигнала активных РЭС АРКП.

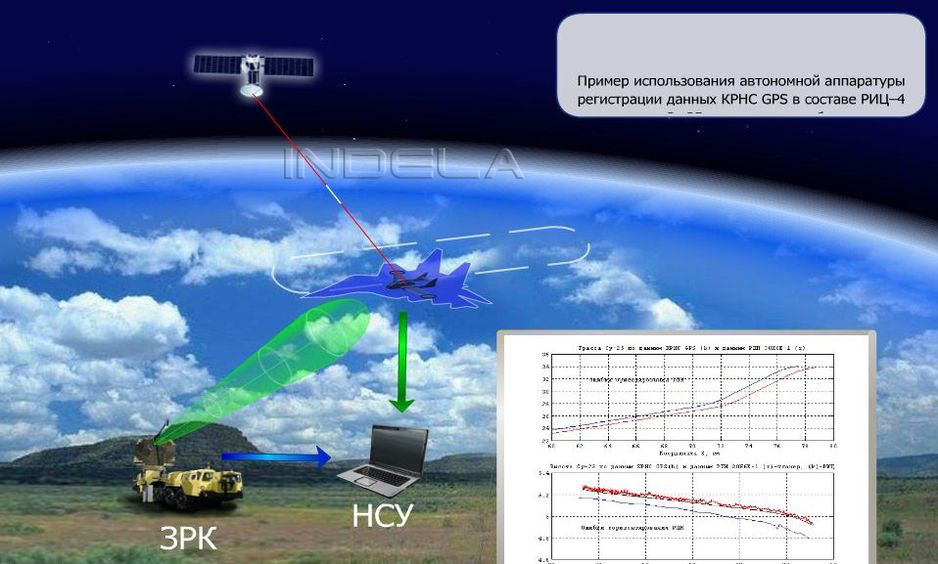

Назначение. Аппаратура радиолокационной имитации цели (далее – Аппаратура) предназначена для сигнальной (по «эфиру») имитации аэродинамической воздушной цели заданного типа для радиолокационных станций (РЛС) обзора/сопровождения зенитных ракетных комплексов (ЗРК) и авиационных ракетных комплексов перехвата (АРКП), а также радиолокационных головок самонаведения (ГСН) зенитных и авиационных управляемых ракет.Аппаратура используется в ходе облетов и стрельбовых испытаний ЗРК (АРКП). Аппаратура выполняет функции в составе беспилотного авиационного комплекса (БАК), включающего беспилотный летательный аппарат-мишень (БЛА-мишень) с автономной системой управления, наземную аппаратуру управления и индикации, устройство регистрации параметров,.Аппаратура может использоваться автономно для наземных проверок функционирования РЛС ЗРК (АРКП) и радиолокационных ГСН.

Принцип функционирования. Аппаратура выполняет функции радиолокационной имитации аэродинамической цели заданного типа путем приема зондирующего сигнала от РЛС ЗРК (АРКП) или радиолокационной ГСН ракеты, его анализа, наделения требуемыми видами модуляции и излучения в пространство.Аппаратура построена по ретрансляционному принципу, что обеспечивает ее высокую пропускную способность (практически неограниченное количество одновременно обслуживаемых РЛС (ГСН).Аппаратура обеспечивает регистрацию полетной информации, которая может быть использована для оперативного либо послеполетного анализа работоспособности, режимов работы РЛС (ГСН) и их параметров. Аппаратура может использоваться в специальном режиме имитации движущейся цели при пониженной выходной мощности для наземной проверки работоспособности РЛС ЗРК (АРКП).

Кроме того, РИЦ обеспечивает:. – имитацию релеевских флюктуаций ЭОП, характерных для случая, когда линейные размеры цели сложной геометрической формы гораздо больше длины волны зондирующего сигнала;– имитацию планерной и модуляционных составляющих спектра отраженного сигнала, что характерно для радиолокационного наблюдения аэродинамической цели, имеющей вращающиеся части (лопасти винта, лопатки компрессора, турбины двигательной установки).Аппаратура обеспечивает:– излучение сигнала калиброванной нефлюктуирующей мощности (режим «Эталон») для экспериментальной оценки чувствительности приемного тракта РЛС ЗРК (АРКП); – прием и калиброванное измерение импульсной мощности зондирующего сигнала РЛС, что обеспечивает экспериментальную оценку ее

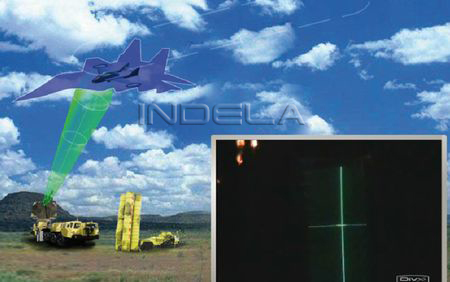

энергопотенциала;– имитацию отраженного сигнала от реальной аэродинамической цели сложной геометрической формы с флюктуирующей ЭПО;– имитацию «планерной» и «модуляционных» составляющих спектра отраженного сигнала (модуляционные составляющие возникают за счет переотражений зондирующего сигнала от механически вращающихся элементов цели: лопастей винтов, лопаток турбин, компрессора и т.д.);– проверку функционирования РЛС ЗРК (АРКП) «по эфиру» в наземных условиях. Для этого Аппаратура размещается на дальности 200…500 м от антенной системы РЛС и работает в специальном режиме имитации движущейся цели. Наличие на индикаторе РЛС метки т цели свидетельствует об исправности передающего и приемного тракта РЛС. – предварительное (предполетное) и оперативное управление параметрами имитируемого сигнала;– оперативный анализ актуальной полетной информации в реальном масштабе времени;– дешифрацию и визуализацию зарегистрированной полетной информации в целях послеполетного анализа.
